磁力搅拌小型釜（触摸屏）

部件说明

Component Description

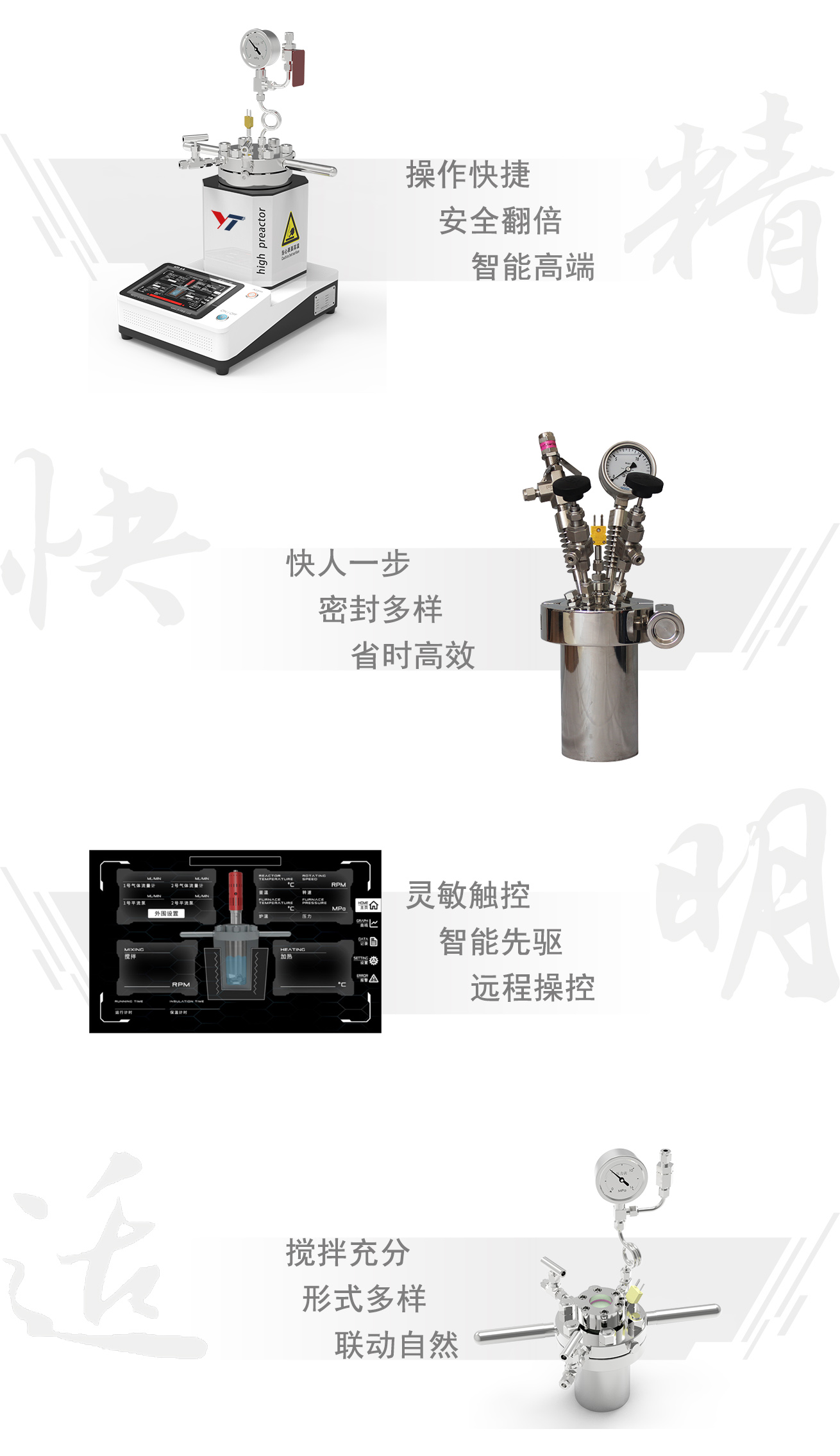

产品优势

Product Advantage

特别介绍：

触摸屏反应釜系列具有7英寸LED触摸屏、双控双显温模式、远程扩展功能、设有MODBUS 通讯协议、上位机软件（数据导出以Excel表格形式保存）、釜内温度-时间曲线、加热器温度-时间曲线、电机转数-时间曲线、压力-时间曲线、电流-时间曲线（随时可调出历史数据查询）；釜体带有快插式压力传感器、哈氏合金防爆片安全泄压、研途仪器定制高温高压针型阀、进口K型测温度装置；同步实现超温超压连锁预警设置，时刻为实验安全保驾护航。主屏幕实时显示整体设备各项数据以及设备各部件实时情况；该系列反应釜设有密码保护防止无关人等误操作使用，仅限实验者本人及相关课题组员知晓（密码在说明书中有文字记录）。

优势具体功能如下：

LED触摸屏控制及显示所有设备参数,可随时调出历史参数曲线；
报警功能：温度、压力预警功能，超温、超压报警自断电保护；
输入采用数字校正系统，内置热电偶和热电阻非线性校正表格，测量精确稳定；
采用先进人工智能调节算法，无超调支持程序控温方式；控制器具备自整定AT功能；
定时功能：可以根据不同的使用条件进行定时控制；
数显功能：数字化显示转速、内温、外温、时间等均可数显以及设置。

选型说明：

主要参数

Main Parameter

型号	YT-S/A-F/K/Y-P/T-(25\50\100\250\500\1000\2000)
容积	25ML/50ML/100ML/250ML/500ML/1000ML/2000ML
材质	标配316L不锈钢（可定制304、C276、B-2、锆材、因科镍-600）
搅拌方式	磁力搅拌（磁子搅拌）
釜盖结构	法兰结构/快开/一键快开三种可选
密封方式	垫片密封/O型圈自密封（全氟醚）
加热方式	电加热器；一体浇筑成形电加热炉加热效率是普通加热的5-8倍左右，经久耐用，控温精准，最高速率可达到10℃/min；
加热功率	1000W-1600W （可定制更高功率）
设计温度	350℃ （可定制超高温）
使用温度	RT-300℃ （可定制超高温）
控温精度	±1℃ （无强吸放热情况下）
设计压力	16MPa （可定制超高压）
使用压力	10MPa （可定制20MPa、30MPa）
爆破压力	12.5MPa
控制方式	研途仪器自主开发控制模块操作简便,PID自整定控温精准液晶屏款和智能触摸屏款两款可选
报警功能	超温、超压报警自断电保护
搅拌功率	60W-150W
搅拌转速	100-1500r/min
扩展功能（选配功能）	1、等压加料功能，反应过程中进液相物料（控总量） 2、高压进料泵，反应过程中进液相物料（精确控制流速） 3、气体质量流量计，精确计量气体累积流量、瞬时流量 4、内置冷却盘管，可实现釜内快速降温 5、过程取样功能，反应过程中快速取样分析 6、冷凝器，实现冷凝回流或者回收功能 7、连接色谱等功能 8、连接电脑记录数据分析

管口表

Nozzle Table

序号	名称	数量	尺寸规格	用途
1	气相口	2	M12-1/4mm	装气相针形阀
2	压力表爆破片口	1	M12-1/4mm	装压力表/比例卸荷阀及安全爆破装置
3	搅拌口	1	M16	装磁力耦合搅拌器
4	测温口	1	M12-3mm	装温度传感器
5	加料口	1	待定	装加料管口(部分容积有)

配置清单

Configuration List

序号	名称	数量	单位	备注
1	精加工釜体	1	套	316L材质
2	控制箱&加热炉	1	套	一体式结构
3	磁子	3	个	搅拌功能
4	压力表0-16Mpa/压力传感器	1	支	德国 WIKA/上海析钛
5	比例卸荷阀/爆破片	1	个	FITOK/上海析钛/大连理工
6	测温组件	1	根	美国OMEGA
7	进气阀	1	个	316L材质
8	排气阀	1	个	316L材质
9	热电偶套管	1	根	316L材质
10	探底管	1	根	316L材质
11	密封圈	1	个	进口全氟醚/金属石墨
12	磁力驱动	1	个
13	测温延长线	1	根
14	四氟内衬	1	个	选配，非标配
15	PPL内衬	1	个	选配，非标配
16	石英内衬	1	个	选配，非标配
17	通气高压管道	1	根	选配，非标配
18	保险丝	1	根	备用
19	扭力扳手	1	套	拆卸反应釜
20	电源电压	1	根	AC 220V 50Hz
21	电源线	1	根	通电
22	合格证	1	份
23	保修卡	1	份
24	使用说明书	1	份
