液态C02超临界干燥高压釜

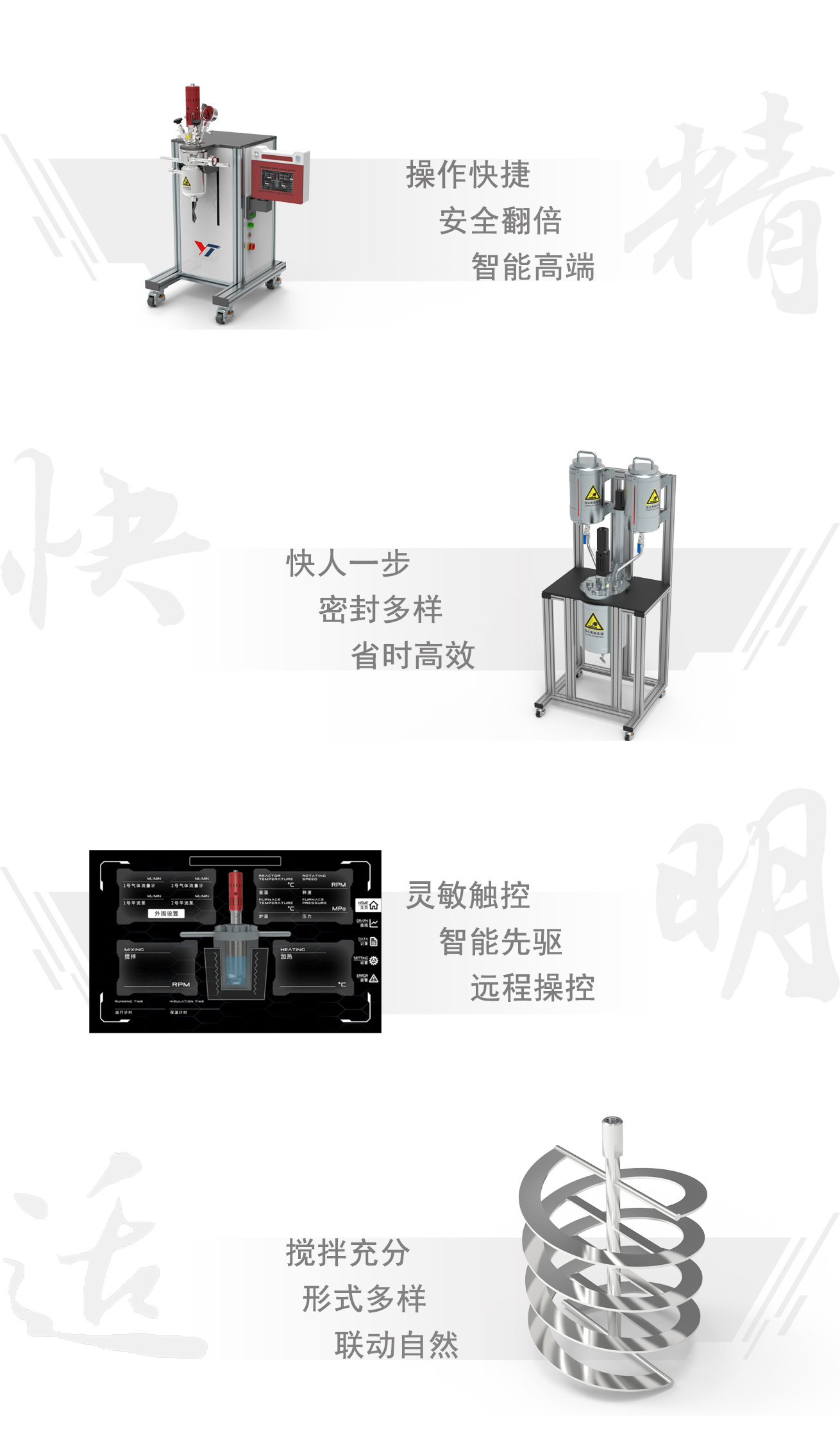

产品优势

Product Advantage

一.项目背景

     应东华大学设计制作一套10L高压釜（以下简称该项目），主要用来研究工艺过程，探索最佳工艺参数，数据处理获取所需要的出料产品。

     甲乙双方经友好协商，达成如下方案，此方案为设计理论基础作为设计制作依据，协商，修改，完善后作为合同技术附件。

二.项目概述

     该项目主要包括：主反应釜（材质316L不锈钢）、控温模块（高低温一体机）、气体稳压模块、过程进料模块、搅拌模块、控压模块、真空模块、升降模块，远程通讯模块。该项目系统设计温度：-15-250℃,使用温度：-10-200℃，系统设计压力22.5MPa，使用压力：20MPa。

设计目标为贵方建立高质量高水平的，适应于气液高温反应试验装置。装置的整体水平要求数据精确度及重复性好，安全可靠并能长周期稳定运行。

     该项目集成系统：

▶主反应釜：10L油浴加热, 材质316L不锈钢，螺栓螺母结构；

▶搅拌模块：机械搅拌（磁力耦合搅拌）；

▶控温模块：高精度带PLC通讯高低温一体机；

▶升降模块：电动升降，釜盖升降、釜体固定；

▶冷凝模块：轴套冷却水进出；

▶电气控制模块：远程通讯，数据导出，连锁报警，定时控温。

有效容积：10L;                 与物料接触材质：316L不锈钢；

设计压力：22.5MPa；            使用压力：20MPa；（平时最高15Mpa）

设计温度：-15-250℃；          釜内温度：-10-200℃；

釜盖密封：金属石墨垫；         加热器：高低温一体机；

搅拌桨：上推进式+下锚式，且可以拆卸整个搅拌桨；

进出气阀：进气阀、出气阀；（高压实验建议使用反螺纹连接阀门）

测温装置：釜内测温、油浴测温；釜内测温管尽量贴壁；

固液加料口：DN20丝堵螺帽；    压力：压力传感器+压力表；

安全装置：爆破片；            放料口：无；

釜体开口：

1、釜盖：进气阀、出气阀、固液加料口、测温口、压力表爆破口、压力传感器口；

2、釜体：测温口、进油口、出油口；

备注：由于客户特殊需求，釜体建议内径213mm，直通圆柱高度300mm（不含椭圆底部高度）；且测温线需尽量贴壁放置；

主要部件清单

序号	名称	规格	数量	备注
1	反应釜	10L,材质316L不锈钢	1
2	针形阀	反螺纹连接；材质316L不锈钢	2	上海析钛
3	热电偶	K型， 美国欧米伽	2	釜内测温、油浴测温
4	比例卸荷阀/爆破片	防爆装置	1	上海析钛/大连理工防爆片
5	压力表	-0.1-26Mpa 径向：无油 表盘直径：60mm  M14*1.5外螺纹	1	国产
6	压力传感器	负-0.1-26Mpa ，4-20mA, 材质316L不锈钢	1	国产
7	搅拌器	磁力耦合搅拌器，材质316L不锈钢，研途自制	1
8	搅拌桨	上推进下锚式搅拌桨，材质316L不锈钢	1	可拆卸
9	搅拌电机	大功率伺服电机	1	高功率电机
10	固液加料口	DN20，材质316L不锈钢	1
11	升降装置	研途自制	1	釜盖升降、釜体固定
12	电源线	220V	1
13	保险丝	220V/	1
14	温控	定制高低温一体机	1	整套控制集成在反应釜的控制系统
15	内置电控柜	研途自制	1
16	框架	含电动装置，铝镁合金框架和不锈钢面板，研途自制	1
17	下出料口	DN14丝堵（带加热器），无死角，材质316L不锈钢	0	无放料
18	釜体底部			椭圆底，增加一平板放置底部；
19	密封圈	金属石墨垫	2
20	扳手	304不锈钢	1	随机配件
21	合格证、说明书		1

实验室反应釜系统也叫实验高压反应釜装置，根据作用不同分为：评价装置、分析装置、动态测试装置等。是根据用户所提供的有关反应参数而特别设计、制造的专用装置，能满足用户在生产和实验过程中的全部要求。它有一台及多台反应釜组成，由反应釜控制仪集中控制，也可与计算机相连，实现远程操作，并在计算机上显示各种数据及曲线。反应连续、操作方便。
加热方式：电加热，水循环，导热油，蒸汽，远红外线加热等。
出料方式：上出料，下出料。
搅拌轴：采用自润滑耐磨轴套，适合于各种介质的搅拌。
搅拌形式：桨式，锚式，框式，推进式，螺带式，涡轮式，布尔马金式等。
密封方式：磁力密封，机械密封，填料密封。
电机：电机为普通直流电机，或者一般采用直流伺服电机，亦可根据用户要求采用防爆电机。
主要材料：
釜体材料主要采用0Cr18Ni9（304），00Cr17Ni14Mo2(316L)，1Cr18Ni9Ti（321），并可根据不同介质要求制作钛材（TA2），镍及镍合金，钽材，锆材，哈氏合金（C-276，C-22，B-2），反应釜内喷四氟（PTFE）及衬镍（Ni6）。
设计水平先进，严格控制质量。

主要参数

Main Parameter

型号	YT-S/A-F/K/Y-P/T-(100\250\500\1000\2000—100L)
容积	100ML/250ML/500ML/1000ML/2000ML---100L
材质	标配316L不锈钢（可定制304、C276、B-2、锆材、因科镍-600）
搅拌方式	机械搅拌
釜盖结构	法兰结构/快开/一键快开      三种可选
密封方式	垫片密封/O型圈自密封（全氟醚）
加热方式	电加热器； 一体浇筑成形电加热炉加热效率是普通加热的5-8倍左右， 经久耐用，控温精准，最高速率可达到10℃/min； 可选油浴加热或者外接油浴外循环加热
加热功率	1000W-1600W   （可定制更高功率）
设计温度	350℃         （可定制超高温）
使用温度	RT-300℃      （可定制超高温）
控温精度	±1℃         （无强吸放热情况下）
设计压力	16MPa         （可定制超高压）
使用压力	10MPa         （可定制20MPa、30MPa）
爆破压力	12.5MPa
控制方式	研途仪器自主开发控制模块操作简便,PID自整定控温精准
报警功能	超温、超压报警自断电保护
搅拌功率	60W-150W
搅拌转速	100-1500r/min
扩展功能   （选配功能）	1、 等压加料功能   反应过程中进液相物料（控总量） 2、 高压进料泵     反应过程中进液相物料（精确控制流速） 3、 气体质量流量计 精确计量气体累积流量、瞬时流量 4、 内置冷却盘管   可实现釜内快速降温 5、 过程取样 功能  反应过程中快速取样分析 6、 冷凝器         实现冷凝回流或者回收功能 7、 连接色谱等功能 8、 连接电脑记录数据分析

管口表

Nozzle Table

序号	名称	数量	尺寸规格	用途
1	气相口	2	M12-1/4mm	装气相针形阀
2	压力表爆 破片口	1	M12-1/4mm	装压力表/比例卸荷阀及安全爆破装置
3	搅拌口	1	M16	装磁力耦合搅拌器
4	测温口	1	M12-3mm	装温度传感器
5	加料口	1	待定	装加料管口(部分容积有)
6	待装载
7	待装载
8	待装载
