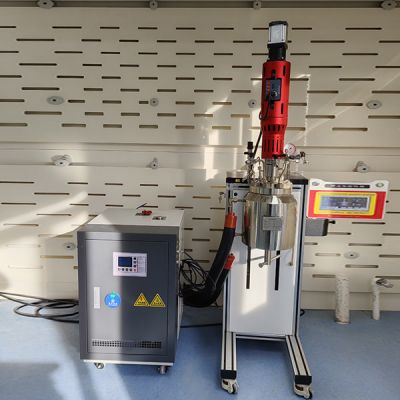

尼龙聚酰胺高压釜

产品特点

Product Features

该项目主要包括：主反应釜（材质316L不锈钢一套）、控温模块、气体稳压模块、过程进料模块、搅拌模块、控压模块、冷凝模块、升降模块，远程通讯模块。

该项目系统设计温度：320℃,使用温度：室温-300℃，系统设计压力:3.5MPa，使用压力：-0.1-2.5MPa；

设计目标为贵方建立高质量高水平的，适应于气液高温反应试验装置。装置的整体水平要求数据精确度及重复性好，安全可靠并能长周期稳定运行。

     该项目集成系统：

  ▶主反应釜：2L油浴外循环加热, 材质316L不锈钢，螺栓螺母结构；

  ▶搅拌模块：磁力耦合搅拌0-500r/min，磁力耦合搅拌；

  ▶控温模块：温控机---油浴外循环加热；

  ▶升降模块：电动升降，釜盖固定、釜体电动升降；

▶冷凝模块：磁力耦合搅拌器冷凝；

    ▶电气控制模块：远程通讯，数据导出，连锁报警，定时控温。

有效容积：2L;                  与物料接触材质：316L不锈钢；

设计压力：3.5MPa；             使用压力：-0.1-2.5MPa；

设计温度：320℃；              釜内温度：RT-300℃；

釜盖密封：金属石墨垫；         搅拌密封：磁力耦合密封（机械搅拌）；

搅拌桨：下锚式+上推进式搅拌桨，且可拆卸；

电机：伺服电机(高粘度)；       搅拌转数：0-500r/min；

加热方式：油浴外循环加热；     加热器：温控机（仅加热功能）；

进出气阀：进气阀、出气阀（口径变大）、真空口；

固液加料口：DN10丝堵螺帽；    真空泵：进口/国产；

测温装置：釜内测温（测温管壁加厚）、油浴测温；

压力装置：压力传感器+真空计；  安全装置：爆破片/比例卸荷阀；

放料口：DN10丝堵（配加热器）； 口模：2-3mm多孔；

扭矩传感器：0-10 NM；          锥形底：带加热器；



釜体开口：

1、釜盖：进气阀、出气阀（带取料管道）、真空口、固液加料口、搅拌桨口、测温口(测温套管加厚)、真空计口、压力传感器口、轴冷却水进口、轴冷却水出口；

2、釜体：测温口、进油口、出油口、DN10下放料口丝堵（配加热器）；

主要部件清单

序号	名称	规格	数量	备注
1	反应釜	2L,油浴加热，材质316L不锈钢	1
2	针形阀	卡套接头尺寸1/4，材质316L不锈钢	2	上海析钛
	球阀	卡套接头尺寸1/4，材质316L不锈钢	1	上海析钛 防止出气、抽真空时候堵塞
3	热电偶	K型， 美国欧米伽	2	釜内测温、油浴测温
4	比例卸荷阀/爆破片	防爆装置	1	上海析钛/大连理工防爆片
5	压力表	-0.1-4Mpa 径向：有油 表盘直径：60mm  M14*1.5外螺纹	1	国产
6	压力传感器	负-0.1-4Mpa ，4-20mA, 材质316L不锈钢，美国AST	1	国产
7	搅拌器	磁力耦合搅拌器，材质316L不锈钢，研途自制	1
8	搅拌桨	上推进下锚式搅拌桨，材质316L不锈钢	1
9	扭矩传感器	DYN200；范围：0-10N.M		蚌埠大洋传感器
10	手持真空计	德图testo552：手持式
11	搅拌电机	大功率伺服电机	1	松下伺服电机
12	固液加料口	DN10，材质316L不锈钢	1
13	升降装置	研途自制	1	釜盖固定、釜体升降
14	电源线	220V/15A	1
15	保险丝	220V/10A	1
16	温控机	高温定制	1	整套控制集成在反应釜的控制系统
17	内置电控柜	研途自制	1
18	框架	含电动装置，铝镁合金框架和不锈钢面板，研途自制	1
19	下出料口	DN10丝堵（带加热器），无死角，材质316L不锈钢	1	放料带加热
20	釜体底部			锥形底
21	减速机	1：4		应对高粘度
22	抛光	精抛光
23	水槽			冷却物料成型
24	切粒机	LQ-25		南京
25	真空泵	RV5		英国爱德华 进口泵
26	密封圈	金属石墨垫	2
27	轴冷却橡胶管			客户自配
28	扳手	304不锈钢	1	随机配件
29	合格证、说明书		1

产品优势

Product Advantage

特别介绍：
触摸屏反应釜系列具有7英寸LED触摸屏、双控双显温模式、远程扩展功能、设有MODBUS 通讯协议、上位机软件（数据导出以Excel表格形式保存）、釜内温度-时间曲线、加热器温度-时间曲线、电机转数-时间曲线、压力-时间曲线、电流-时间曲线（随时可调出历史数据查询）；釜体带有快插式压力传感器、哈氏合金防爆片安全泄压、研途仪器定制高温高压针型阀、进口K型测温度装置；同步实现超温超压连锁预警设置，时刻为实验安全保驾护航。主屏幕实时显示整体设备各项数据以及设备各部件实时情况；该系列反应釜设有密码保护防止无关人等误操作使用，仅限实验者本人及相关课题组员知晓（密码在说明书中有文字记录）；
优势具体功能如下：
（1）LED触摸屏控制及显示所有设备参数,可随时调出历史参数曲线；
（2）报警功能：温度、压力预警功能，超温、超压报警自断电保护。
（2）输入采用数字校正系统，内置热电偶和热电阻非线性校正表格，测量精确稳定
（3）采用先进人工智能调节算法，无超调支持程序控温方式；控制器具备自整定AT功能；
（4）定时功能：可以根据不同的使用条件进行定时控制；
（6）数显功能：数字化显示转速、内温、外温、时间等均可数显以及设置。
永磁涡流传动技术并非只是简单地利用磁体的同性相斥、异性相吸的原理，它是传动技术、材料技术、制造技术的集成；研途自主研发的磁力耦合驱动器可达到静密封、耐高压、无泄漏的效果。通过电机(或电机减速机)带动外部永久磁体的转动，同时耦合驱动封闭在隔离套内的另一组永久磁体及转子作同步旋转，从而无接触、无磨擦地将外部动力传送到内部传子，实现搅拌的目的，釜内的压力是由耐压可靠的隔离套来承受的，隔离套与釜体构成一个封闭密封腔，使釜内介质处于完全封闭状态。

主要参数

Main Parameter

型号	YT-S/A-F/K/Y-P/T-(100\250\500\1000\2000—100L)
容积	100ML/250ML/500ML/1000ML/2000ML---100L
材质	标配316L不锈钢（可定制304、C276、B-2、锆材、因科镍-600）
搅拌方式	机械搅拌
釜盖结构	法兰结构/快开/一键快开      三种可选
密封方式	垫片密封/O型圈自密封（全氟醚）
加热方式	电加热器； 一体浇筑成形电加热炉加热效率是普通加热的5-8倍左右， 经久耐用，控温精准，最高速率可达到10℃/min； 可选油浴加热或者外接油浴外循环加热
加热功率	1000W-1600W   （可定制更高功率）
设计温度	350℃         （可定制超高温）
使用温度	RT-300℃      （可定制超高温）
控温精度	±1℃         （无强吸放热情况下）
设计压力	16MPa         （可定制超高压）
使用压力	10MPa         （可定制20MPa、30MPa）
爆破压力	12.5MPa
控制方式	研途仪器自主开发控制模块操作简便,PID自整定控温精准
报警功能	超温、超压报警自断电保护
搅拌功率	60W-150W
搅拌转速	100-1500r/min
扩展功能   （选配功能）	1、 等压加料功能   反应过程中进液相物料（控总量） 2、 高压进料泵     反应过程中进液相物料（精确控制流速） 3、 气体质量流量计 精确计量气体累积流量、瞬时流量 4、 内置冷却盘管   可实现釜内快速降温 5、 过程取样 功能  反应过程中快速取样分析 6、 冷凝器         实现冷凝回流或者回收功能 7、 连接色谱等功能 8、 连接电脑记录数据分析

管口表

Nozzle Table

序号	名称	数量	尺寸规格	用途
1	气相口	2	M12-1/4mm	装气相针形阀
2	压力表爆 破片口	1	M12-1/4mm	装压力表/比例卸荷阀及安全爆破装置
3	搅拌口	1	M16	装磁力耦合搅拌器
4	测温口	1	M12-3mm	装温度传感器
5	加料口	1	待定	装加料管口(部分容积有)
6	待装载
7	待装载
8	待装载
