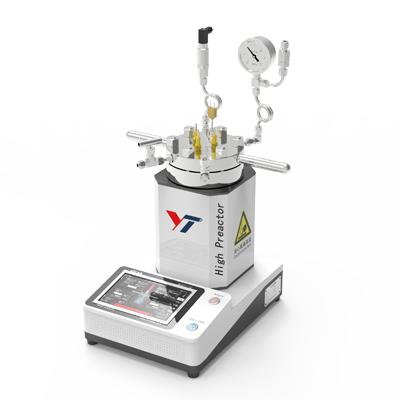

Product Introduction
为适应光电化学领域的发展与拓展，从简单的常温常压光化学反应到更深入的高温高压光化学反应；研途实验仪器开发了高压光化学反应釜，可以实现在高压下的光电化学催化、合成、降解等反应，实时在线观察、控温及取样检测等功能。高压光化学反应釜为适用于高温高压光化学反应、二氧化碳CO2还原、二氧化碳CO2还原制甲醇CH3OH、二氧化碳CO2还原制甲烷CH4、氮氧化物NOx的还原降解、甲醛的高压光催化降解等领域。亦适合各种气液反应、液液反应、液固反应釜等；适合少量样品的反应，是昂贵或低产量原材料样品测试的最理想的反应装置。更安全的设计，让您高压操作安全放心。
Component Description

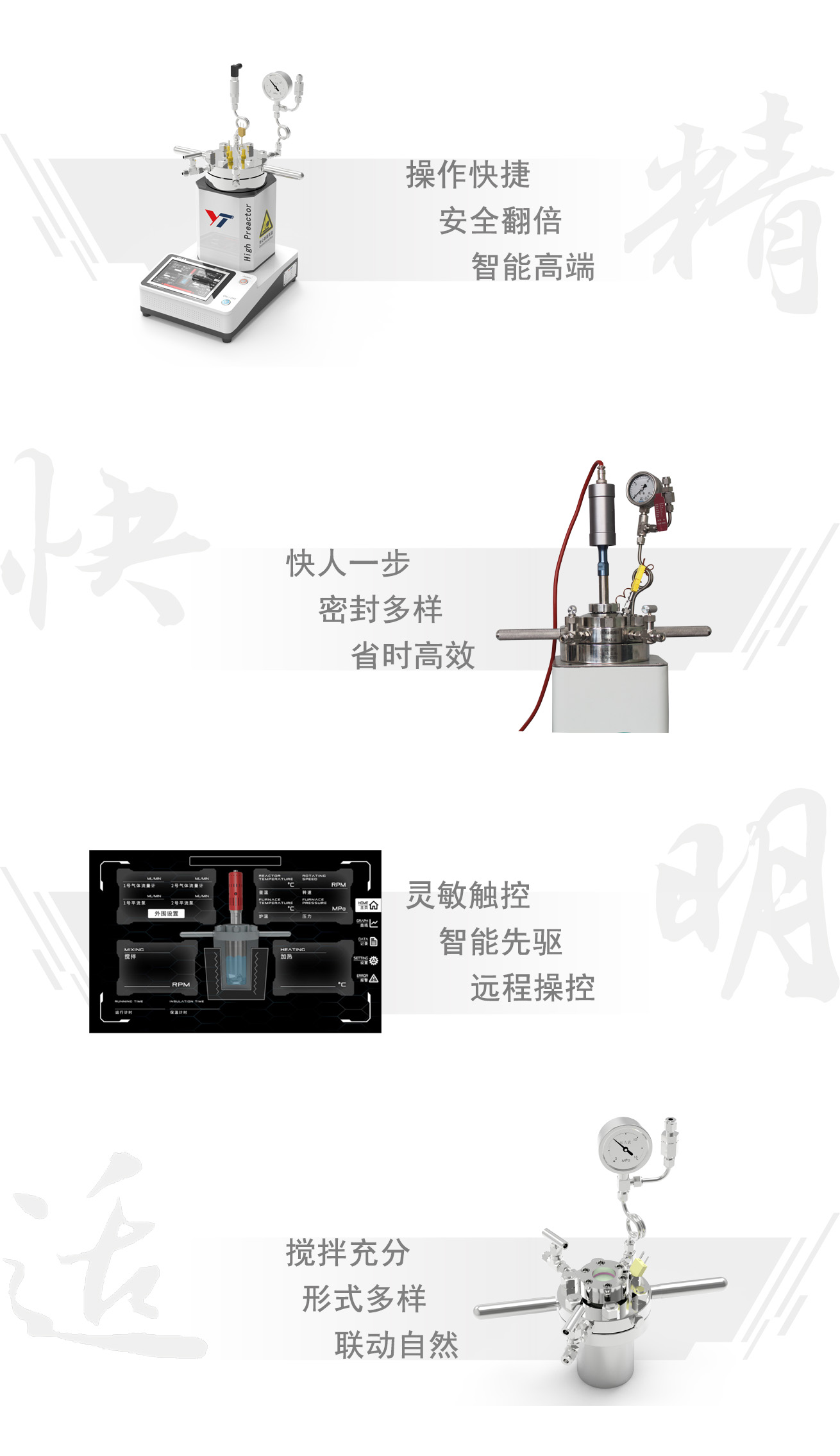

Product Advantage
优势具体功能如下：
（1）LED触摸屏控制及显示所有设备参数,可随时调出历史参数曲线；
（2）报警功能：温度、压力预警功能，超温、超压报警自断电保护。
（2）输入采用数字校正系统，内置热电偶和热电阻非线性校正表格，测量精确稳定
（3）采用先进人工智能调节算法，无超调支持程序控温方式；控制器具备自整定AT功能；
（4）定时功能：可以根据不同的使用条件进行定时控制；
（6）数显功能：数字化显示转速、内温、外温、时间等均可数显以及设置。
可实现：
可以实现定时定量的加入需要的反应气体
可以实现反应中的在线连续取气体样品
可以实现反应中的在线取液体样品
可以根据实验要求定制相应的更高压系统
反应釜外部可以根据实验要求进行加热或冷却，使之温度恒定
Main Parameter
|
型号 |
YT-S/A-F/K/Y-P/T-(25\50\100\250\500\1000\2000) |
|
容积 |
25ML/50ML/100ML/250ML/500ML/1000ML/2000ML |
|
材质 |
标配316L不锈钢（可定制304、C276、B-2、锆材、因科镍-600） |
|
搅拌方式 |
磁力搅拌（磁子搅拌） |
|
釜盖结构 |
法兰结构/快开/一键快开 三种可选 |
|
密封方式 |
垫片密封/O型圈自密封（全氟醚） |
|
加热方式 |
电加热器； 一体浇筑成形电加热炉加热效率是普通加热的5-8倍左右， 经久耐用，控温精准，最高速率可达到10℃/min； |
|
加热功率 |
1000W-1600W （可定制更高功率） |
|
设计温度 |
350℃ （可定制超高温） |
|
使用温度 |
RT-300℃ （可定制超高温） |
|
控温精度 |
±1℃ （无强吸放热情况下） |
|
设计压力 |
16MPa （可定制超高压） |
|
使用压力 |
10MPa （可定制20MPa、30MPa） |
|
爆破压力 |
12.5MPa |
|
控制方式 |
研途仪器自主开发控制模块操作简便,PID自整定控温精准 液晶屏款和智能触摸屏款 两款可选 |
|
报警功能 |
超温、超压报警自断电保护 |
|
搅拌功率 |
60W-150W |
|
搅拌转速 |
100-1500r/min |
|
扩展功能
（选配功能） |
1、 等压加料功能 反应过程中进液相物料（控总量） 2、 高压进料泵 反应过程中进液相物料（精确控制流速） 3、 气体质量流量计 精确计量气体累积流量、瞬时流量 4、 内置冷却盘管 可实现釜内快速降温 5、 过程取样 功能 反应过程中快速取样分析 6、 冷凝器 实现冷凝回流或者回收功能 7、 连接色谱等功能 8、 连接电脑记录数据分析 |
Nozzle Table
|
序号 |
名称 |
数量 |
尺寸规格 |
用途 |
|
1 |
气相口 |
2 |
M12-1/4mm |
装气相针形阀 |
|
2 |
压力表爆 破片口 |
1 |
M12-1/4mm |
装压力表/比例卸荷阀及安全爆破装置 |
|
3 |
搅拌口 |
1 |
M16 |
装磁力耦合搅拌器 |
|
4 |
测温口 |
1 |
M12-3mm |
装温度传感器 |
|
5 |
加料口 |
1 |
待定 |
装加料管口(部分容积有) |
|
6 |
待装载 |
|
|
|
|
7 |
待装载 |
|
|
|
|
8 |
待装载 |
|
|
|
Configuration List
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
精加工釜体 |
1 |
套 |
316L材质 |
|
2 |
控制箱&加热炉 |
1 |
套 |
一体式结构 |
|
3 |
磁子 |
3 |
个 |
搅拌功能 |
|
4 |
压力表0-16Mpa/压力传感器 |
1 |
支 |
德国 WIKA/上海析钛 |
|
5 |
比例卸荷阀/爆破片 |
1 |
个 |
FITOK/上海析钛/大连理工 |
|
6 |
测温组件 |
1 |
根 |
美国OMEGA |
|
7 |
进气阀 |
1 |
个 |
316L材质 |
|
8 |
排气阀 |
1 |
个 |
316L材质 |
|
9 |
热电偶套管 |
1 |
根 |
316L材质 |
|
10 |
探底管 |
1 |
根 |
316L材质 |
|
11 |
密封圈 |
1 |
个 |
进口全氟醚/金属石墨 |
|
12 |
磁力驱动 |
1 |
个 |
|
|
13 |
测温延长线 |
1 |
根 |
|
|
14 |
四氟内衬 |
1 |
个 |
选配，非标配 |
|
15 |
PPL内衬 |
1 |
个 |
选配，非标配 |
|
16 |
石英内衬 |
1 |
个 |
选配，非标配 |
|
17 |
通气高压管道 |
1 |
根 |
选配，非标配 |
|
18 |
保险丝 |
1 |
根 |
备用 |
|
19 |
扭力扳手 |
1 |
套 |
拆卸反应釜 |
|
20 |
电源电压 |
1 |
根 |
AC 220V 50Hz |
|
21 |
电源线 |
1 |
根 |
通电 |
|
22 |
合格证 |
1 |
份 |
|
|
23 |
保修卡 |
1 |
份 |
|
|
24 |
使用说明书 |
1 |
份 |
|
