高分子合成高压釜

产品特点

Product Features

一.项目背景

     应上海大学温州研究院设计制作一套10L聚乳酸高压釜（以下简称该项目），主要用来研究工艺过程，探索最佳工艺参数，数据处理获取所需要的出料产品。

     甲乙双方经友好协商，达成如下方案，此方案为设计理论基础作为设计制作依据，协商，修改，完善后作为合同技术附件。

二.项目概述

     该项目主要包括：主反应釜（材质316L不锈钢）、控温模块（高低温一体机）、气体稳压模块、过程进料模块、搅拌模块、控压模块、真空模块、升降模块，远程通讯模块。该项目系统设计温度：-20-250℃,使用温度：-15-220℃，系统设计压力：3.5MPa，使用压力：2Mpa，爆破压力：2.5MPa。

设计目标为贵方建立高质量高水平的，适应于气液高温反应试验装置。装置的整体水平要求数据精确度及重复性好，安全可靠并能长周期稳定运行。

     该项目集成系统：

▶主反应釜：10L油浴外循环加热, 材质316L不锈钢，螺栓螺母结构；

▶搅拌模块：磁力耦合搅拌0-200r/min，加减速机：磁力耦合搅拌；以及扭矩传感器（带设置扭矩固定数值电机停止功能）；

▶控温模块：高低温一体机；

▶升降模块：电动升降，釜盖固定、釜体电动升降；

▶冷凝模块：磁力耦合搅拌器冷凝；

▶电气控制模块：远程通讯，数据导出，连锁报警，定时控温。

有效容积：10L;                 与物料接触材质：316L不锈钢；

设计压力：3.5MPa；             使用压力：2MPa；

设计温度：-20-250℃；          釜内温度：-15-220℃；

釜盖密封：金属石墨垫/四氟；    搅拌密封：磁力耦合密封（机械搅拌）；

搅拌桨：下锚式+上推进式搅拌桨，下锚式+上螺带式搅拌桨；且可拆卸；

电机：伺服电机（带减速机）；    搅拌转数：0-200r/min；

扭矩：扭矩传感器0-20NM；       加热器：高低温一体机；

进出气阀：进气阀、出气阀（口径变大）、真空阀；

测温装置：釜内釜壁测温点（可拆卸）、釜内中心测温点（可拆卸主测温点）、高低温一体机测温；（釜内测温套管做成螺纹拧紧可拆卸方便更换）；下放料测温；一共四个测温点；

固液加料口：DN30-40丝堵螺帽；   压力：压力传感器+压力表；

安全装置：爆破片；              放料口：DN14丝堵（配加热器）；

口模：2-3MM多个孔；（暂定无）    温控：程序段控温；

冷却盘管：蛇形盘管（管道之间间隙稀松）；

过程加料：2L恒压加料罐（带加热：油浴加热或者加热带）；（暂定无）

釜体开口：

1、釜盖：进气阀、出气阀（带取料管道）、抽真空阀、固液加料口、搅拌桨口、测温口*2、压力表爆破口、压力传感器口、轴冷却水进口、轴冷却水出口；

2、釜体：进油口、出油口、放料测温口、下放料口丝堵（配加热器）；

序号	名称	规格	数量	备注
1	反应釜	10L,油浴加热，材质316L不锈钢	1
2	针形阀	卡套接头尺寸1/4，材质316L不锈钢	3	上海析钛 进气、出气、抽真空
	球阀	卡套接头尺寸1/4，材质316L不锈钢	3	上海析钛 放空、截止等
3	热电偶	K型， 美国欧米伽	3	釜内测温2、放料口测温、油浴温度
4	比例卸荷阀/爆破片	防爆装置	1	上海析钛/大连理工防爆片
5	压力表	-0.1-4Mpa 径向：无油 表盘直径：60mm  M14*1.5外螺纹	1	国产 正负压力一体
6	压力传感器	负-0.1-4Mpa ，4-20mA, 材质316L不锈钢，美国AST	1	国产 正负压力一体
7	搅拌器	磁力耦合搅拌器，材质316L不锈钢，研途自制	1
8	搅拌桨	上推进下锚式搅拌桨/上螺带下锚式搅拌桨，材质316L不锈钢	1	定制多套
9	扭矩传感器	DYN200；范围：0-20N.M		蚌埠大洋传感器
10	导热油
11	搅拌电机	大功率伺服电机	1	加配6：1减速机
12	固液加料口	DN30-40，材质316L不锈钢	1
13	升降装置	研途自制	1	釜盖固定、釜体升降
14	电源线	220V/15A	1
15	保险丝	220V/10A	1
16	温控	高温定制	1	整套控制集成在反应釜的控制系统 （高低温一体机）
17	内置电控柜	研途自制	1
18	框架	含电动装置，铝镁合金框架和不锈钢面板，研途自制	1
19	下出料口	DN14丝堵（带加热器），无死角，材质316L不锈钢	1	放料带加热
20	釜体底部			锥形底
21	恒压加料罐	根据要求定做；2L材质316L不锈钢	0	带真空口、排空口、放料口（带加热功能）暂定无
22	水槽		0	冷却物料成型暂定无
23	冷却盘管		1	蛇形（管道之间间隙稀松）
24	密封圈	金属石墨垫/四氟垫	2
25	组态软件		1	电脑实时记录数据 有线/无线
26	轴冷却橡胶管			客户自配
27	扳手	304不锈钢	1	随机配件
28	合格证、说明书		1

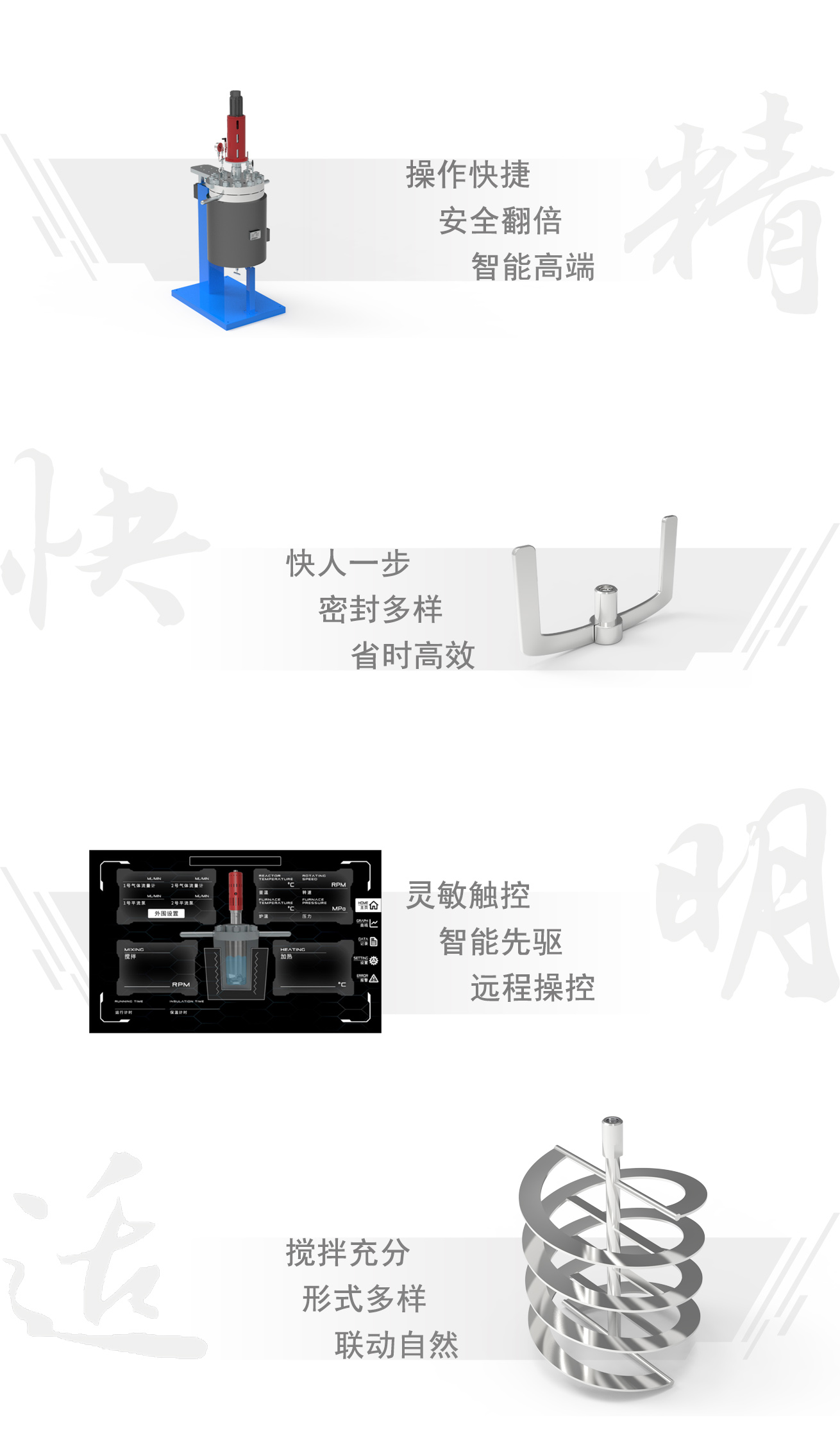

产品优势

Product Advantage

特别介绍：
触摸屏反应釜系列具有7英寸LED触摸屏、双控双显温模式、远程扩展功能、设有MODBUS 通讯协议、上位机软件（数据导出以Excel表格形式保存）、釜内温度-时间曲线、加热器温度-时间曲线、电机转数-时间曲线、压力-时间曲线、电流-时间曲线（随时可调出历史数据查询）；釜体带有快插式压力传感器、哈氏合金防爆片安全泄压、研途仪器定制高温高压针型阀、进口K型测温度装置；同步实现超温超压连锁预警设置，时刻为实验安全保驾护航。主屏幕实时显示整体设备各项数据以及设备各部件实时情况；该系列反应釜设有密码保护防止无关人等误操作使用，仅限实验者本人及相关课题组员知晓（密码在说明书中有文字记录）；
优势具体功能如下：
（1）LED触摸屏控制及显示所有设备参数,可随时调出历史参数曲线；
（2）报警功能：温度、压力预警功能，超温、超压报警自断电保护。
（2）输入采用数字校正系统，内置热电偶和热电阻非线性校正表格，测量精确稳定
（3）采用先进人工智能调节算法，无超调支持程序控温方式；控制器具备自整定AT功能；
（4）定时功能：可以根据不同的使用条件进行定时控制；
（6）数显功能：数字化显示转速、内温、外温、时间等均可数显以及设置。
永磁涡流传动技术并非只是简单地利用磁体的同性相斥、异性相吸的原理，它是传动技术、材料技术、制造技术的集成；研途自主研发的磁力耦合驱动器可达到静密封、耐高压、无泄漏的效果。通过电机(或电机减速机)带动外部永久磁体的转动，同时耦合驱动封闭在隔离套内的另一组永久磁体及转子作同步旋转，从而无接触、无磨擦地将外部动力传送到内部传子，实现搅拌的目的，釜内的压力是由耐压可靠的隔离套来承受的，隔离套与釜体构成一个封闭密封腔，使釜内介质处于完全封闭状态。

主要参数

Main Parameter

型号	YT-S/A-F/K/Y-P/T-(100\250\500\1000\2000—100L)
容积	100ML/250ML/500ML/1000ML/2000ML---100L
材质	标配316L不锈钢（可定制304、C276、B-2、锆材、因科镍-600）
搅拌方式	机械搅拌
釜盖结构	法兰结构/快开/一键快开      三种可选
密封方式	垫片密封/O型圈自密封（全氟醚）
加热方式	电加热器； 一体浇筑成形电加热炉加热效率是普通加热的5-8倍左右， 经久耐用，控温精准，最高速率可达到10℃/min； 可选油浴加热或者外接油浴外循环加热
加热功率	1000W-1600W   （可定制更高功率）
设计温度	350℃         （可定制超高温）
使用温度	RT-300℃      （可定制超高温）
控温精度	±1℃         （无强吸放热情况下）
设计压力	16MPa         （可定制超高压）
使用压力	10MPa         （可定制20MPa、30MPa）
爆破压力	12.5MPa
控制方式	研途仪器自主开发控制模块操作简便,PID自整定控温精准
报警功能	超温、超压报警自断电保护
搅拌功率	60W-150W
搅拌转速	100-1500r/min
扩展功能   （选配功能）	1、 等压加料功能   反应过程中进液相物料（控总量） 2、 高压进料泵     反应过程中进液相物料（精确控制流速） 3、 气体质量流量计 精确计量气体累积流量、瞬时流量 4、 内置冷却盘管   可实现釜内快速降温 5、 过程取样 功能  反应过程中快速取样分析 6、 冷凝器         实现冷凝回流或者回收功能 7、 连接色谱等功能 8、 连接电脑记录数据分析

管口表

Nozzle Table

序号	名称	数量	尺寸规格	用途
1	气相口	2	M12-1/4mm	装气相针形阀
2	压力表爆 破片口	1	M12-1/4mm	装压力表/比例卸荷阀及安全爆破装置
3	搅拌口	1	M16	装磁力耦合搅拌器
4	测温口	1	M12-3mm	装温度传感器
5	加料口	1	待定	装加料管口(部分容积有)
6	待装载
7	待装载
8	待装载
